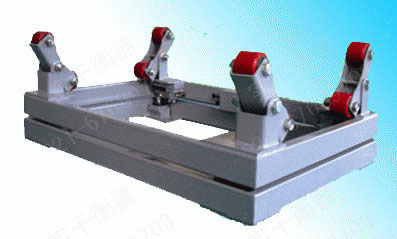

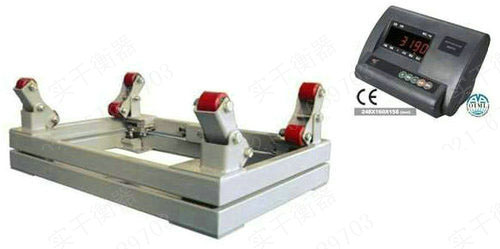

鋼瓶電子平臺秤系統結構

1.秤架

2.緩沖裝置（鋼瓶瓶托架）

3.傳感器

4.可調支腳

5.控制儀表

a.控制儀表采用鋼瓶專用控制儀表，儀表以W78E58芯片為系統核心，標定、設定等工作參數采用EEPROM保存，由傳感器輸出的重量信號經信號放大器、二階低通有源濾波器處理后，送高精度三斜積分器轉換成數字量，主機將該信號讀入處理器后，分成3路進行輸出和控制

鋼瓶電子平臺秤采用碳鋼也可選不銹鋼鋼板覆蓋，可防止液氯外瀉時對秤體腐。

受力部位采用尼龍滑輪(氯瓶托架)與復合彈簧緩沖裝置，能有效防止氯瓶對秤體的沖擊。 支架采用與氯瓶相吻合的能根據氯瓶外形大小自動調整的"V"形導向裝置。

采用上下雙秤臺設計，中間有三梁式傳感器單支撐，與傳統雙梁式傳感器相。

比具有抗偏、抗扭，過載能力強、精度高的特點，傳感器安裝在中間。能避免液氯對傳感器的腐蝕。

傳感器外表采用塑封處理，防止腐蝕。 下秤體采用調節螺桿支撐，方便對秤體在不同位置的平行調節。 儀表設計下限值設定，當氯瓶重量達到下限設定值時會自動報警，合理控制液氯的量。(選配) 配置大屏幕顯示器及打印接口提供顯示及打印， 1000kg電子鋼瓶磅秤實現遠距離監控，改善工作條件減輕操作人員勞動強度。(選配)
